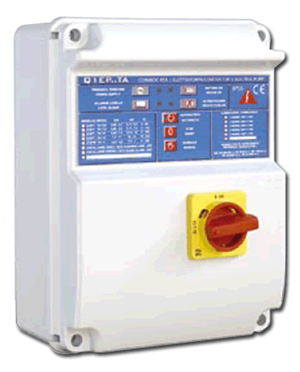

Q1EPM - TA / 3

 0,37-2,2 kW / 230 V - zaštita od rada na suho – sondama

q1epm-ta3

Opis:

Elektro-upravljački zaštitni ormar za potpunu zaštitu jedne monofazne pumpe bilo dubinske , potopne ili vanjske pumpe. Isti posjeduje zaštitu od rada na suho spajanjem nivo sondi na elektroničku karticu.Također posjeduje sve strujne i naponske zaštite.

Uključenje pumpe se vrši zatvaranjem kontakata:

  • plovnom sklopkom (za automatsko punjenje ili pražnjenje rezervara,šahtova...);
  • tlačnom sklopkom (najčešće kod hidroforskih sistema...);
  • nekom drugom beznaponskom aplikacijom (razni releji...)

Strujna zaštita od preopterečenja se podešava pomoču trimera ( 2 – 16 A)



Shema spajanja

q1epm-ta3-shema

Specifikacija
  • Priključni napon 1 ~ 50 / 60 Hz 230 V ± 10%;
  • Niski ulazni napon za eksterne priključke ( tlačna sklopka , plovak ...);
  • Niski ulazni napon za 3. kom. Sondi;
  • Sonde provodljive za sve vrste nezapaljivih tekučina;
  • Interni izbornik za operacije pražnjenja ili punjenja sondama;
  • Izbornik rada: AUTOMATSKI – ISKLJUČENO – RUČNO;
  • (RUČNI RAD – privremenim pritiskom na tipku RUČNO);
  • Zelena signalna lampica za >>> prisutno napajanje;
  • Zelena signalna lampica za >>> automatski rad;
  • Zelena signalna lampica >>> pumpa u radu;
  • Crvena signalna lampica >>> alarm nivoa vode;
  • Gumb za vračanje tvorničkih zaštita;
  • Elektronički podešivač prekosrujne zaštite;
  • Vrijeme aktivacije zaštita 5 sekundi;
  • Pomočni strujni krug zaštićen osiguračima;
  • Glavni strujni krug zaštičen osiguračima;
  • Alarmni izlaz za daljinsku signalizaciju 5A 250V (NO-NC) kontakti;
  • Naponska zaštita min/max (-12% / +10%);
  • Glavna sklopka na poklopcu ormara;
  • Ormar izrađen od plastike sa stupnjom zaštite IP 55;
  • Isporuka uključuje uvodnice;
  • Max. radne temperature okoline -5 /+40°C;
  • Relativna vlažnost 50% kod 40 st.C (ne kondenzira);
